Walltherm di Wallnofer

TERMOCAMINI A FIAMMA INVERSA

FIAMMA ROVESCIATA

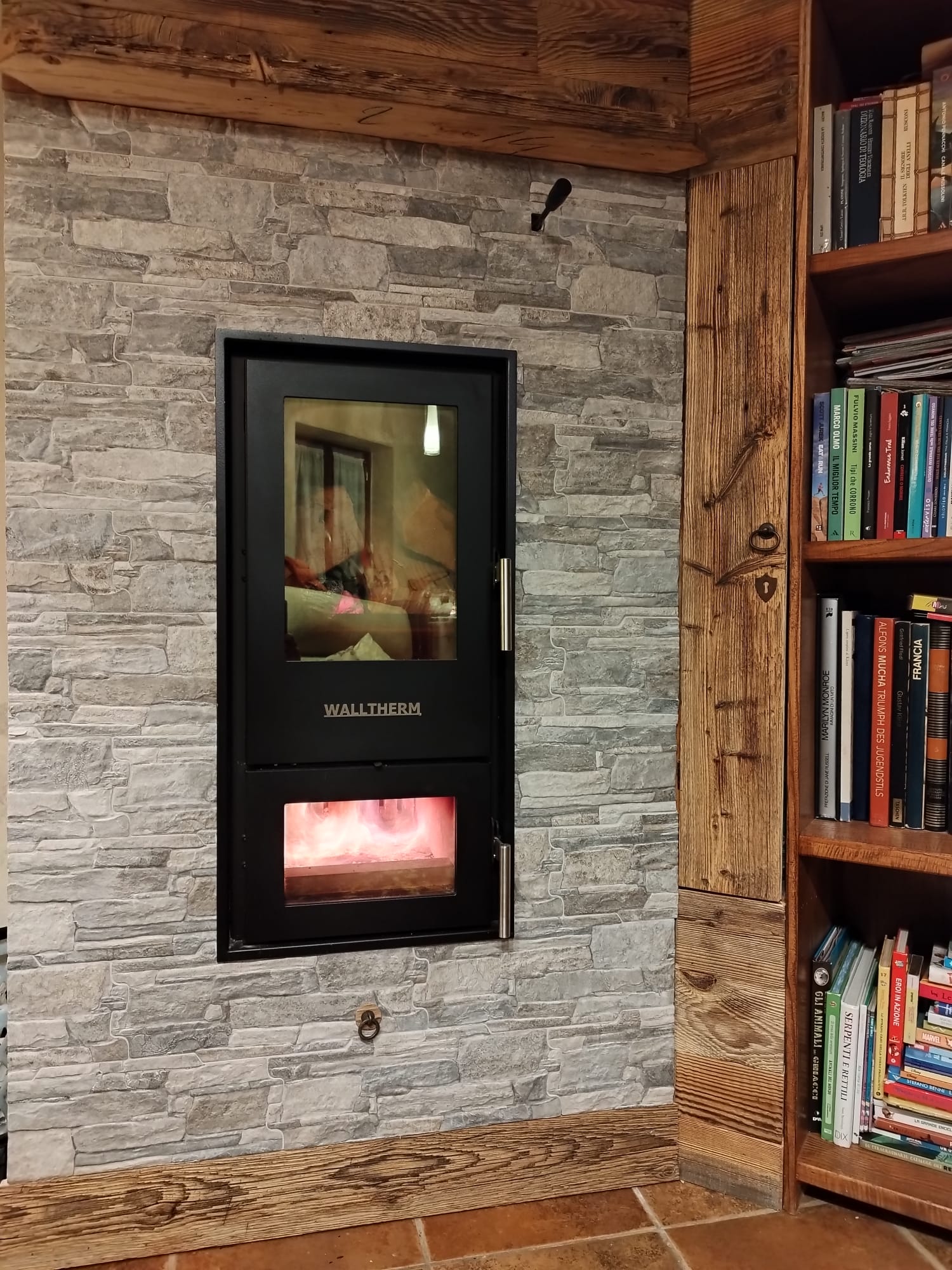

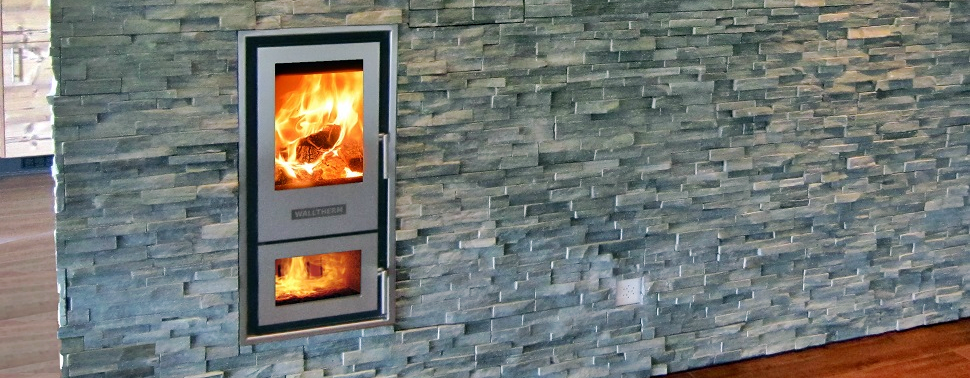

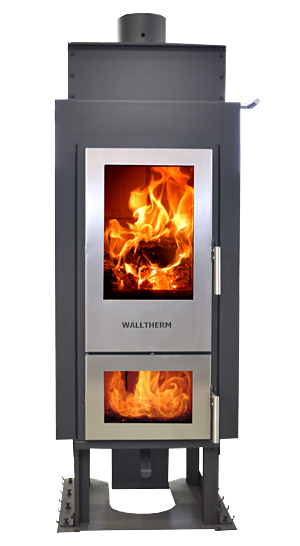

TERMOCAMINO acqua VAJOLET BASIC 5S

 fiamma inversa con tiraggio naturale

Potenza nominale: 12,2 kw/h (min 8kw/h - max 15kw/h)

autonomia fino a 5 ore con legna dura, capacità camera stoccaggio legna circa 50 litri, circa 18kg legna dura

RENDIMENTO TERMICO 92,3%

Classe d'efficienza energetica: A+

Certificazione ambientale stufa legna fiamma inversa 5 STELLE

Polveri: 8 mg/Nm³

Divisione calore: ca. 80% acqua e 20 % irraggiamento

superficie riscaldabile 150mq







doppio vetro e guarnizione


maniglie fredde in acciaio


porte acciaio inox


porte nere



Combustibile: legna asciutta con lunghezza fino a max 35 cm, diametro ca. 8 - 10 cm, max umidita 20%

Temp. fumi fase d'accensione: ca. 250 - 400 °C

Temperatura fumi con fiamma inversa: ca. 120-160 °C


altezza canna fumaria coibentata= 6m

diametro canna fumaria= 150mm

tiraggio minimo 12 Pa, ottimale 15 Pa, massimo 20 Pa

meglio optare per curve e tratti 45°

tratti orizzontali inferiori ad 1 metro

collegamento aria comb. lato posteriore/inferiore: Ø 125 mm


peso=300kg circa

dimensioni: Altezza/larghezza/profondità 1373 x 531 x 635 mm

Distanze minime a materiale infiammabile: laterale/posteriore/fronte: 10/10/100 cm


Garanzia: 5 anni corpo stufa (esclusi i pezzi che si possono usare) - 2 anni per armature e componenti elettronici



Accessori inclusi:

  • Stufa Walltherm® Vajolet 5S

  • Gruppo anticondensa con pompa ad alta efficienza e miscelatore termostatico

  • Armature e valvole

  • Scopa, spatola ed attizzatoio

  • Kit di pulizia (spazzole)

  • Manuale



Adatta alla Walltherm:

La centralina opzionale WAL03: La centralina è in grado di regolare si la Walltherm, ma anche l`impianto solare. Sullo schermo si possono visualizzare le temperature dell'accumulatore, dei fumi... e cosi avere sempre sotto controllo il proprio sistema di riscaldamento senza dover andare nel locale caldaia. Inoltre la centralina dispone d'un dispositivo d'allarme (individualmente impostabile) che ricorda al proprietario di chiudere il registro dei fumi.
Adesso la regolazione è in grado di chiudere la valvola della aria di combustione quando la stufa Walltherm non è in funzione e cosi impedisce il raffreddamento della termostufa.



INCENTIVI:



-CONTO TERMICO 2.0



-DETRAZIONE FISCALE 50% e 65%



BROCHURE







MANUTENZIONE - INTERVALLI PULIZIA TERMOSTUFA TERMOCAMINNO A FIAMMA INVERSA:



E’consigliata la pulizia giornaliera della cenere che rimane nella camera di combustione inferiore e superiore.



Una volta alla settimana smontare le griglie e pulire lo spazio che si trova sotto.





In dotazione con la Walltherm vengono fornite delle spazzole in acciaio che hanno una sagoma rettangolare per la pulizia dei canali dello scambiatore. Per la pulizia dei canali fumi si deve smontare il coperchio dietro alla canna fumaria e poi si pulisce i canali con la spazzola in acciaio. (per maggiori informazioni vedi libretto d ́ istruzioni) L’intervallo di quest’operazione è di ca. 2-3 mesi.





RICAMBI:

In generale possono usurarsi tutti i pezzi a contatto con la fiamma.

L'entità dell'usura dipende delle ore d'esercizio, del tipo di combustibile (solo legna naturale, mai rifiuti!!) e specialmente del tiraggio naturale (max. 20 Pa). Per diminuire l'usura si deve gestire la stufa correttamente e pulirla periodicamente come descitto nel libretto d'istruzioni.

Le guarnizioni delle portine e delle aperture di pulizia si cambiano ogni 2-3 anni. Il blocco iniettore e le griglie in ghisa si cambia ogni 3 - 6 anni (dipendente delle ore d'esercizio). I pezzi in refrattario si cambia dopo 5 – 7 anni.

Informazione: Il refrattario si cambia solo se il pezzo si sbriciola, crepature sono normali e non diminuiscono la funzionalità del refrattario perciò non bisogna cambiare il componente.

Il vetro interno della porta inferiore può perdere la trasparenza questo perchè la fiamma inversa crea temperature fino a 1000°C, in questi casi si può cambiare solo il vetro interno.



ACCUMULATORE:

Consigliamo l'accumulatore da 600 lt oppure da 1.000 lt.



PRESUPPOSTI PER INSTALLAZIONE:


a) canna fumaria adatta: altezza 6 metri diametro 150mm coibentata
b) Il pavimento/soffitto deve portare almeno il peso della termostufa. (ca. 350 - 380 kg)
c) Sono necessari 4 tubi:
      2 tubi per mandata e ritorno (se possibile da 1“)
      1 tubo per l’ acqua fredda (entrata scambiatore di sicurezza)
      1 tubo per il collegamento allo scarico
d) Aria di combustione: spesso ci viene richiesto se é possibile canalizzare l’aria di combustione dall’esterno, in questo caso la parete posta dietro la stufa deve essere un muro perimetrale oppure si collega il canale da sotto.
e) Le distanze minime da componenti infiammabili sono da mantenere!
