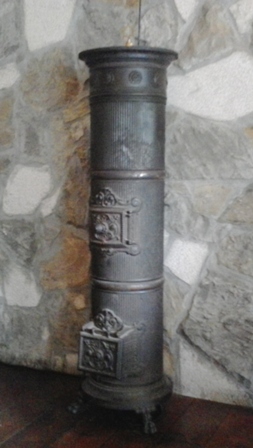

image: poêle radiant cylindrique en
fonte, de SLOVÉNIE
Le rayonnement est "une onde / un photon"
qui se déplace dans l'air et transmet de l'énergie thermique au corps affecté.
Le rayonnement a pour limite qu'il
parcourt directement en ligne droite et transfère la chaleur au premier corps
solide qu'il rencontre sans le dépasser... dans le cas du poêle à bois, il
transfère la chaleur aux meubles et aux murs mais sans aller au-delà les murs NE
CHAUFFENT PAS LES PIECES ADJACENTES qui restent froides.
La limite de
chaleur rayonnante se produit lorsque les rayons infrarouges rencontrent des
obstacles solides.
Les photons
émis par le poêle se propagent et heurtent des objets solides qui les chauffent
mais ne les dépassent pas et ne se propagent pas plus loin. Les locaux et les
personnes "à l'ombre" seront donc complètement froids.
NOUS POUVONS
SUPPOSER (EN BASE) QU'UN POÊLE RADIANT CHAUFFE UNE SEULE PIÈCE !

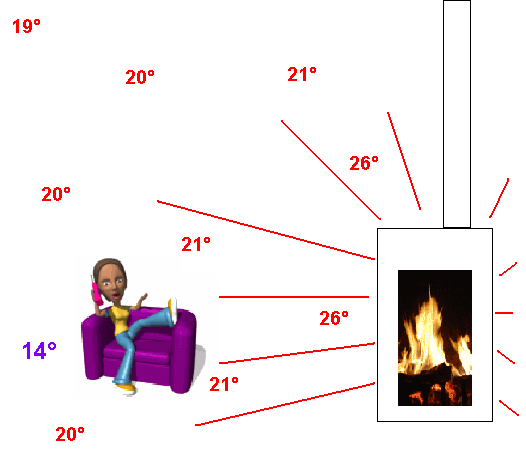

L'image ci-dessous fait référence aux
températures indicatives perçues avec un poêle radiant placé directement dans la
même pièce où se trouve la personne. Dans ce cas, la personne reçoit directement
la chaleur rayonnante car il n'y a pas d'obstacles entre la personne et le
poêle.
la personne
apprécie la chaleur rayonnante confortable, on peut le voir, qui est une chaleur
directionnelle, elle part de la source et rayonne dans l'environnement,
diminuant en intensité à mesure que la distance de la source augmente.
La
chaleur perçue devant sera bonne mais elle aura tendance à faire un peu froid
derrière le dos.
A noter également que derrière le premier
obstacle, constitué en l'occurrence par le canapé, la température est
sensiblement basse. Si la personne se mettait derrière le canapé, elle ne
sentirait plus la chaleur du rayonnement et aurait froid.
La sensation
thermique perçue en présence de rayonnement est extrêmement agréable.
Si le poêle
reste allumé en permanence ou restitue la chaleur accumulée sans jamais se
refroidir, la pièce deviendra très confortable et le tout très chaud mais la
chaleur ne se propagera pas suffisamment aux pièces adjacentes qui resteront
froides.
mage:
cylindrical radiant stove in cast iron, from SLOVENIA

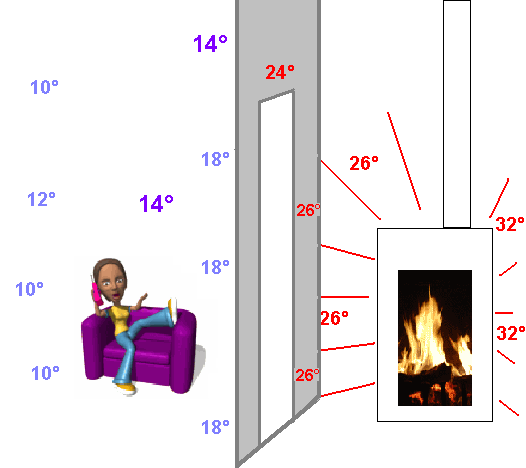

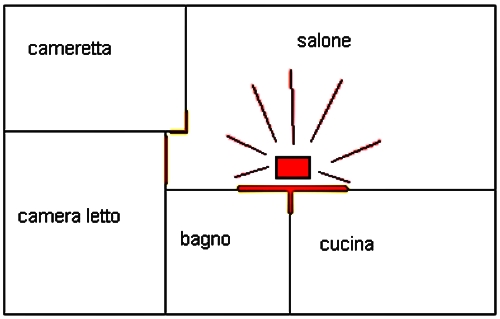

l'image
ci-dessous fait référence à une condition différente :
la personne est dans le froid à cause des
murs qui séparent la pièce où se trouve le poêle de la pièce où l'individu
séjourne... c'est le cas classique d'une maison italienne avec des pièces
séparées des murs + accès avec portes.
c'est le cas
où le poêle est placé dans une pièce différente de celle où se trouve la
personne, la chaleur rayonnante, trouvant l'obstacle des murs, ne peut atteindre
l'individu. Les murs se réchaufferont (s'ils ne sont pas trop éloignés de la
source de chaleur), ils irradieront un peu de chaleur vers la personne mais
celle-ci aura définitivement froid !
Le système
purement radiant a tendance à ne rendre confortable que la pièce où le poêle est
installé... comme mentionné, le poêle radiant n'est pas adapté pour chauffer des
maisons entières !
la chaleur
rayonnante ne peut pas chauffer une maison entière s'il y a des murs de
séparation entre les pièces à moins que des solutions techniques importantes et
complexes ne soient adoptées.
l'irradiation parvient à entrer par les ouvertures des portes mais pas de
manière imposante... il faut de larges ouvertures !
|
MAISON À
NOYAU DE CHALEUR :
Le projet
idéal pour une maison chauffée uniquement par rayonnement doux et un poêle à
accumulation est celui où la maison naît autour du poêle et non l'inverse !

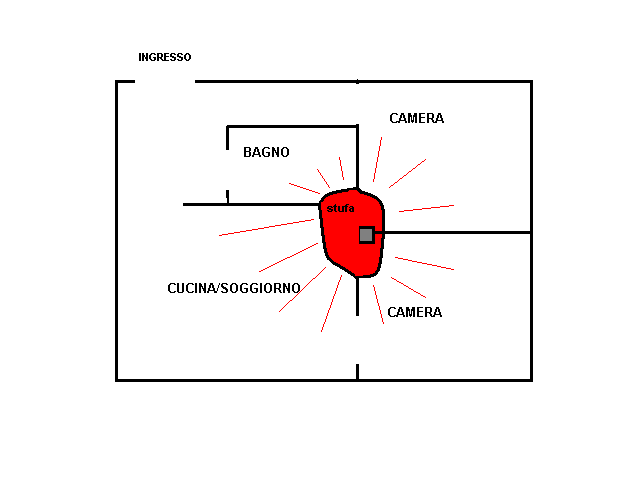

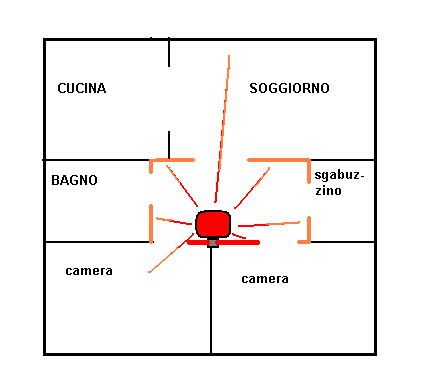

Dans le
cas illustré ci-dessous, le poêle central parvient à bien pénétrer 4 pièces de
la maison et les chauffe pleinement !

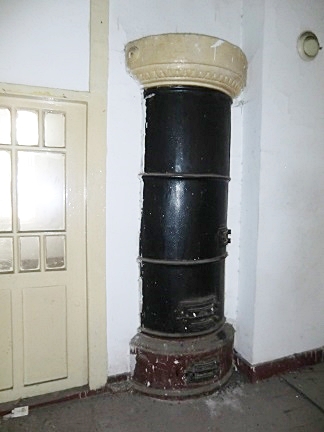

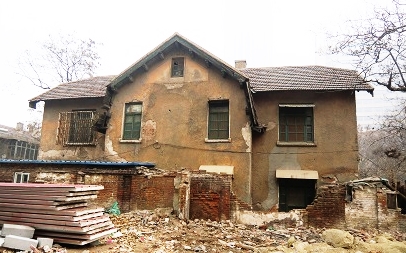

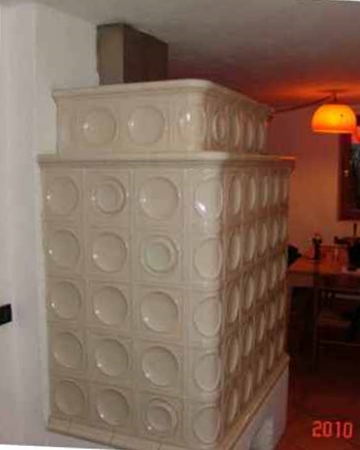

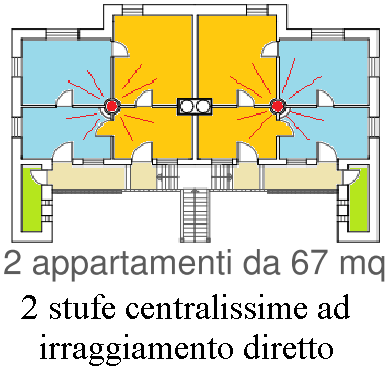

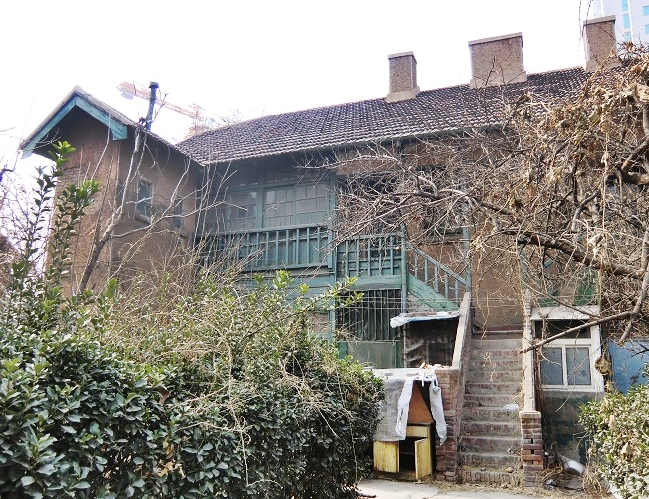

L'affaire
ci-dessous est une affaire réelle de date très ancienne, aujourd'hui en cours de
restructuration : elle est en CHINE mais la réalisation est ALLEMANDE.

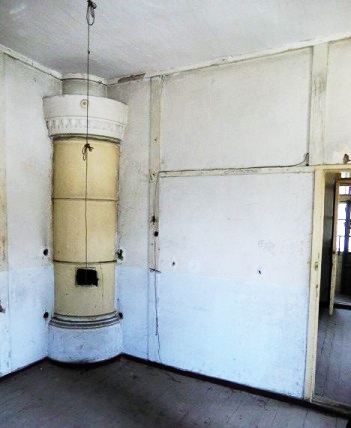

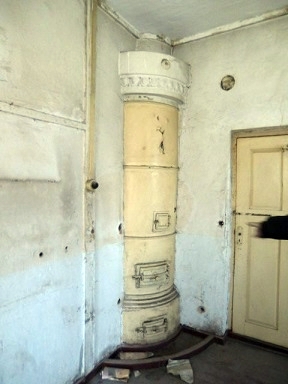

Le poêle est
très central à l'appartement et rayonne directement sur 4 pièces, le confort
environnemental exceptionnel sur tout l'appartement !

même si les images mettent en évidence la
décadence ... le système représente le sommet de la réalisation d'une maison
ancienne avec RADIANT HEAT CORE
À PROPOS DE
LA CHALEUR RADIANTE, NOUS RENDONS PUBLIQUE UNE LETTRE REÇUE (sans corrections ni
modifications) :
Bonjour,
Je lisais sur votre site la partie
relative à la chaleur émise par rayonnement, concernant la possibilité qu'elle
abaisse l'humidité du milieu de vie, c'est effectivement ce qui se passe, je
l'affirme par expérience ayant réalisé un poêle à convection et par la suite
avec ma modification dessus puis perfectionné sur l'actuel en le transformant en
radiant, malgré sa carcasse métallique.
En moyenne l'hygrométrie est d'environ 50%
maintenant avec la pluie elle est de 52% et le confort est perceptible même avec
des températures qui seraient considérées comme basses pour quelques 19/20°C,
ayant constaté l'évolution du taux d'humidité avec et sans modification, la
l'année dernière j'ai demandé à une connaissance qui installe aussi des poêles
en maçonnerie et en stéatite s'il avait remarqué cette situation climatique, la
confirmant.
Je pense aux nombreux problèmes causés par
les tendances climatiques récentes dans les maisons, une isolation extrême avec
des problèmes conséquents d'échange d'air et de condensation qui ont été
surmontés avec des systèmes de climatisation sophistiqués et coûteux, un exemple
typique de la façon dont la technologie au service d'un intérêt extrême devient
nuisible aux humains, cette considération m'a été faite par un employé technique
des systèmes de chauffage et de climatisation.
Il est clair qu'il est impossible
d'installer des poêles radiants partout, mais il serait important de souligner
non seulement la température donnée mais aussi celle de l'humidité.
En disant cela, je pense aux techniques de
construction arabes pour le refroidissement et la climatisation des
environnements, mais il est évident que l'inversion des conditions
s'appliquerait également au chauffage.
Salut.
|
STRATÉGIES POUR LA DIFFUSION DE LA
CHALEUR RADIANTE :
la diffusion
de la chaleur rayonnante seule dans des maisons divisées en différentes pièces
est très complexe et rarement réalisable.

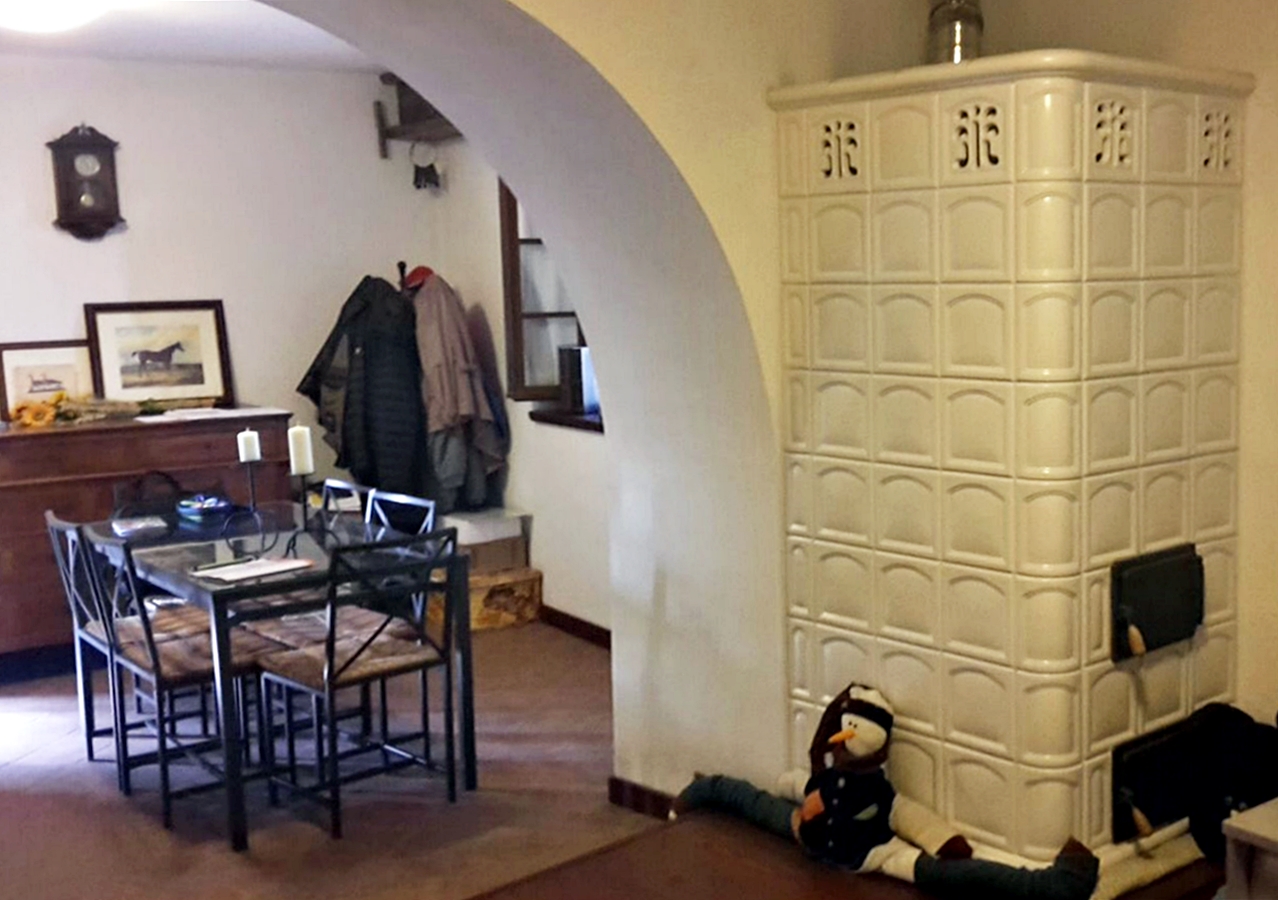

1- Avec des poêles radiants
pour pouvoir
chauffer 2 pièces nous pouvons insérer le poêle dans le mur d'enceinte entre les
2 pièces, les 2 pièces différentes seront radiantes et
merveilleusement
confortables et chaleureuses... le reste de la maison ne bénéficiera pas de ce
confort !

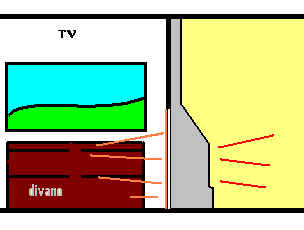

2- on
choisira un poêle à rayonnement violent sur l'arrière, on pourra très bien
expirer le mur de bordure et aussi la deuxième pièce restera toujours très
chaude... attention à ce que le mur ne chauffe pas trop car il peut être
endommagé ... attention aux murs porteurs et aux piliers en béton armé qui ne
doivent en aucun cas être endommagés !!! Il est toujours nécessaire de contacter
du personnel qualifié afin de ne pas commettre d'erreurs ou de dommages.
3-
l'utilisation de murs radiants
favorisera le chauffage de 2 pièces. La cheminée conçue ici rayonne deux pièces
différentes grâce à l'exploitation de la vitre frontale et de la paroi arrière
rayonnante qui chauffe la deuxième pièce.
4-si vous
souhaitez profiter du principe d'irradiation seul, il est fortement conseillé de
faire de la maison un "environnement unique" autant que possible en abattant des
murs ou en faisant de " grandes ouvertures
" cela favorisera un bon chauffage et un excellent confort généralisé ...
l'environnement unique est le plus absolument indiqué pour les systèmes
radiants, sinon les résultats en diffusion thermique seront décevants.

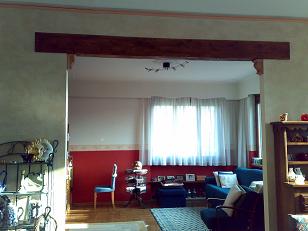

grandes ouvertures
 5-
Les systèmes radiants sont particulièrement adaptés lorsque les plafonds sont
très hauts et qu'un système à air nécessiterait proportionnellement plus de bois
du fait de la stratification désavantageuse de l'air... mais là encore tout est
réaliste et doit être évalué au cas par cas.

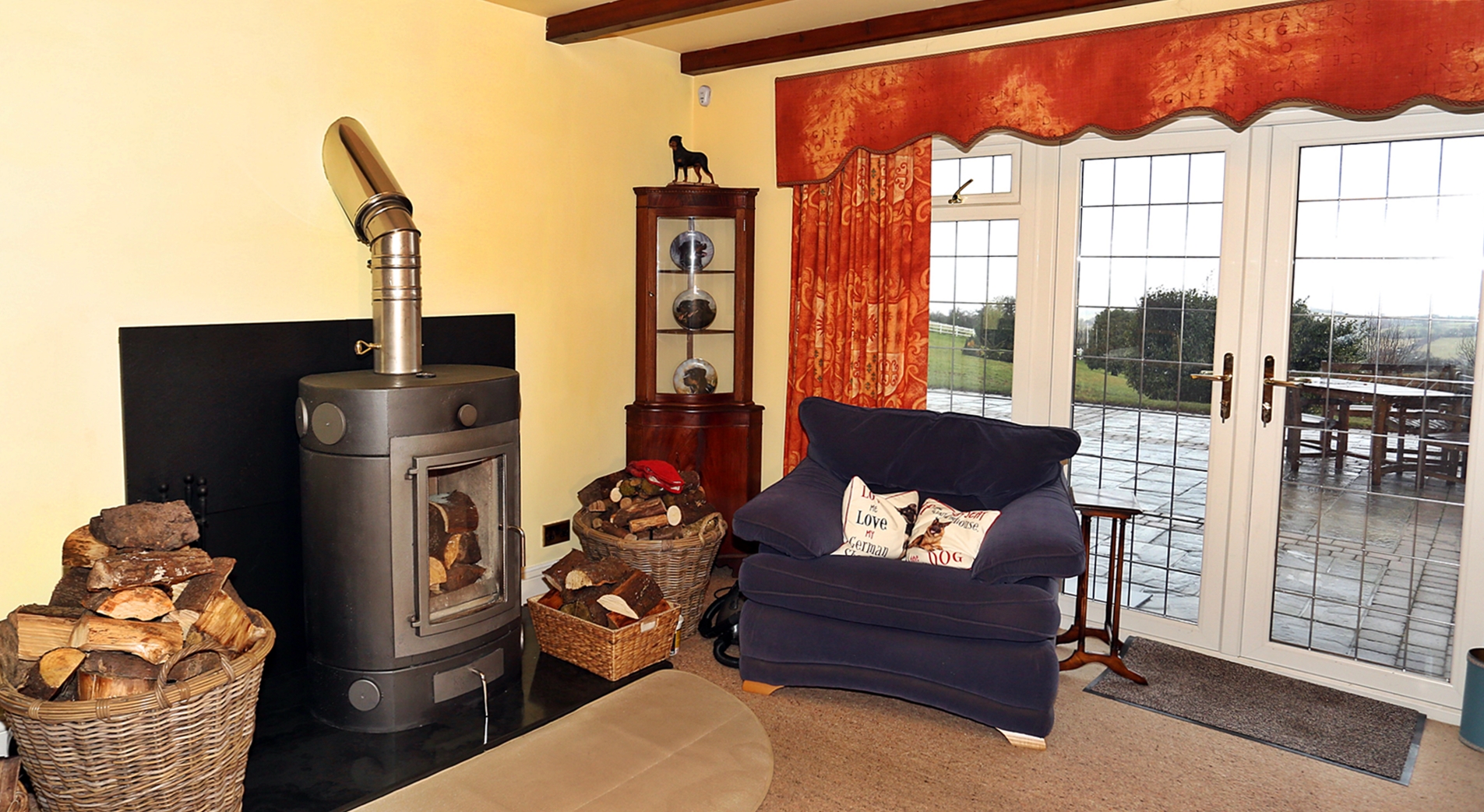

6- pour une
meilleure diffusion de la chaleur radiante, l'eau peut toujours être utilisée
comme moyen de transfert de chaleur à travers des radiateurs ou des planchers
radiants qui peuvent assurer un rayonnement dans chaque pièce. Ce sont des
systèmes complexes et coûteux et nous recommandons fortement l'utilisation
d'équipements améliorés pour avoir d'excellents rendements thermiques et une
très longue autonomie, sous peine de vous heurter à une forte consommation de
bois et des désagréments d'utilisation.
7-
alternativement, le système d'hypocauste
naturel peut transférer la chaleur à des masses d'accumulation satellites
rayonnantes, à positionner de manière stable dans les chambres autrement non
chauffables.

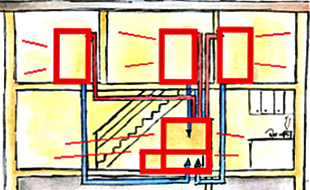

l'image met en évidence les pommes de pin
rayonnantes qui reçoivent la chaleur du poêle et rayonnent les différentes
pièces ... c'est un système similaire à celui des radiateurs mais SANS EAU
8- il est
également possible d'installer un satellite à l'étage supérieur uniquement qui,
par le trajet du conduit de fumée, chauffe sa masse et donne de la chaleur
rayonnante.
9-
l'installation appropriée de miroirs réfléchissants peut réfléchir les rayons
infrarouges à travers les ouvertures et les portes vers un endroit qui autrement
ne serait pas chauffé, surmontant ainsi les barrières et les murs qui
empêcheraient son passage. (Système non applicable pour des raisons
esthétiques).
10-
ATTENTION : les rayons infrarouges traversent les vitres, les fenêtres
extérieures doivent être masquées par des rideaux épais afin de ne pas perdre de
chaleur vers l'extérieur ! Mieux vaut installer le poêle au centre de la maison
loin des fenêtres.
11- Il est
préférable de ne pas installer le poêle sur un mur d'enceinte, sinon il faut
isoler thermiquement le mur pour éviter la dispersion vers l'extérieur et
réfléchir la chaleur vers le centre de la maison (à l'aide, par exemple, d'une
feuille d'aluminium ou miroir).
|
